產品說明
光波動場三維顯微鏡
立即、更準確地實現類似物體的可視化、量化
MINUK（ミヌック）是什么？
采用放置式·非破壞·非接觸的3D觀測技術，無需物理聚焦，即可隨時觀察測量任何部位!

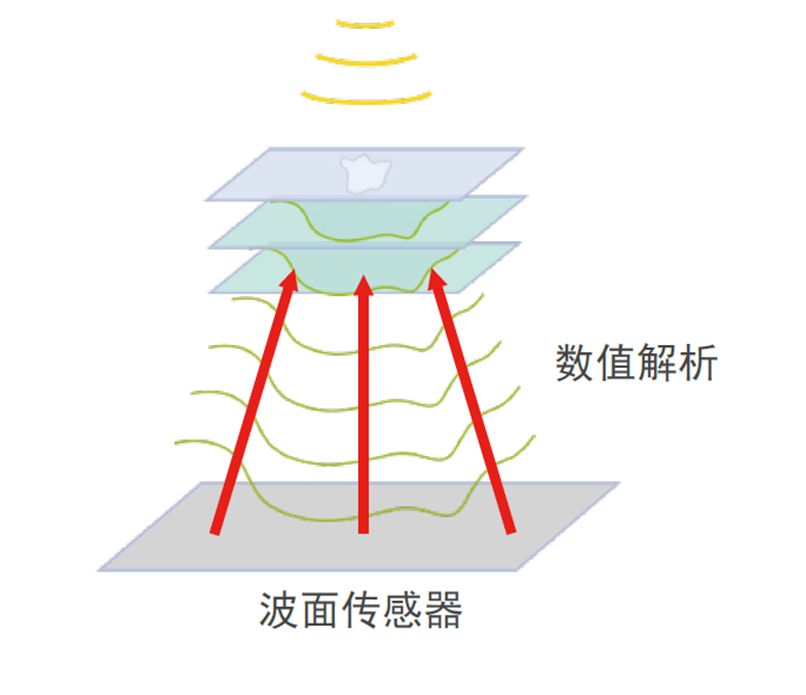

通過向目標物體發射激光，波面會因厚度和折射率的變化而發生改變。
通過波面傳感器捕捉該變化，在專用軟件上進行數值分析并重現圖像。

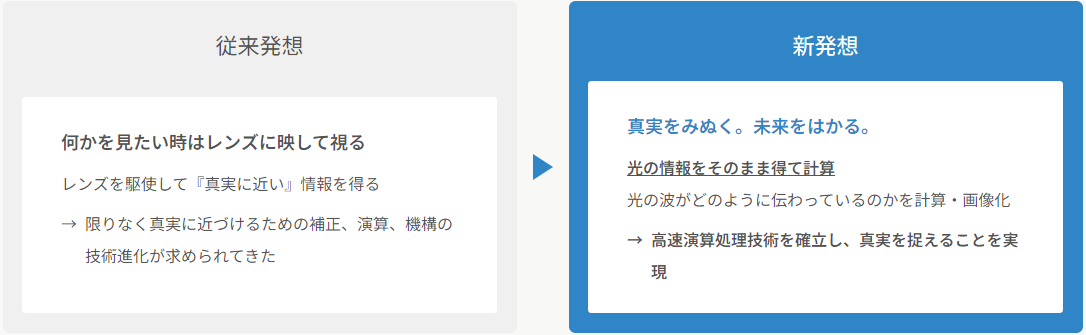

MINUK開發思路
以往的思路
當我們想要觀測某物時，需將其投射至鏡頭中觀察。
通過靈活運用鏡頭，來獲取【接近真實】的信息。
→為了能最大程度地接近真實，對于校正、運算及機械結構的技術升級迭代，也提出了要求。
新思路
洞察真實。測量未來。
直接獲取光信息并進行運算，對光波的傳播方式予以計算與成像。
→通過確立高速運算處理技術，實現對真實的精準捕捉。
特點
可評價nｍ級的透明的異物?缺陷 一次拍照即可瞬時獲得深度方向的信息 無需對焦，可高速測量 可非破壞?非接觸?非侵入的測量 可在任意的面進行高速掃描,輕松決定測量位置
規格
| 分辨率 x , y | 6 9 1n m（ 一次拍照）、4 8 8 n m（ 合成） |
| 視野 x , y | 7 0 0×7 0 0μm |
| 分辨率 z | 10nm（相位差） |
| 視野 z | ±700μm |
| 樣品尺寸 | 10 0×8 0×t 2 0 mm（安裝通用樣品架時） |
| 樣品臺 | 微動X Y樣品臺（自動） X:±10 mm Y：±10 mm 粗動樣品臺 X：12 9 mm Y：8 5 mm |
| 激光 | 波長 6 3 8 nm 輸出 0 .3 9 mW 以下 C la s s1 ( 對測量樣品的照射強度) |
| 尺寸（長×寬×高）mm | 本體：5 0 5（W）×6 3 0（D）×4 3 9（H） ± 2 0 m m ※不含P C、附屬品 |
| 重量 | 41k g |
| 功耗 | 本體：2 9 0 VA ※不含P C、附屬品 |
測量案例
將肉眼無法看見的透明薄膜表面可視化?定量化
可以非接觸、非破壞性、非侵入性地獲得nm級的形狀信息。通過一次拍照即可獲取深度方向的信息，可以將透明薄膜表面上肉眼不可見的劃痕和缺陷的橫截面形狀數值化實現可視化。
觀察透明薄膜內部的填充劑
肉眼無法看到的透明薄膜內部的填充劑，通過一次拍照即可觀察到。此外，通過在測量后改變深度方向的焦點，可以識別到各個深度的填充劑。
